JIS規格 6×37
【 販 売 品 】
特徴
柔軟性が良く、6×24では破断強度が不足する場合に使用される。
仕様

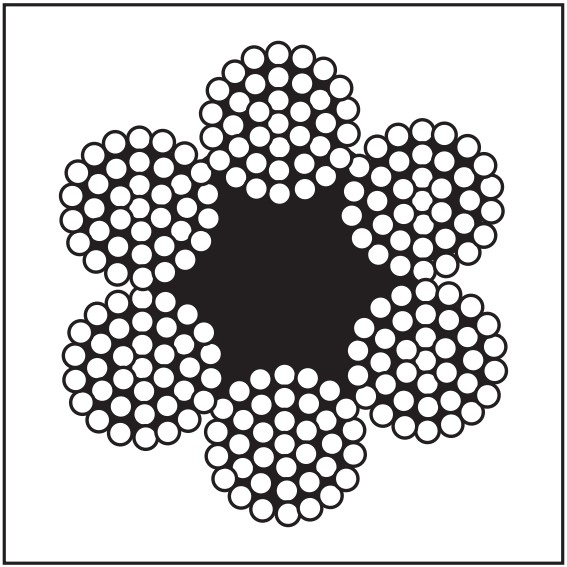

| 構成 | 中心繊維 6×(1+6+12+18) |
| 撚(よ)り方 | 普通 ZまたはＳ |
| 用途 | 船舶用、クレーン用、機械用、その他一般 |
| 使用例 | 玉掛け、他 |
| ロープ径 (㎜) |
破断荷重 kN(tf) | 概算 単位重量 (kg/m) |
|
|---|---|---|---|
| めっき | 裸 | ||
| G種 | A種 | ||
| 6 | 17.8 (1.81) | 19.1 (1.95) | 0.129 |
| 8 | 31.6 (3.22) | 34 (3.47) | 0.23 |
| 9 | 40 (4.08) | 43 (4.39) | 0.291 |
| 10 | 49.4 (5.03) | 53.1 (5.42) | 0.359 |
| 12 | 71.1 (7.25) | 76.5 (7.8) | 0.517 |
| 14 | 96.7 (9.86) | 104 (10.6) | 0.704 |
| 16 | 126 (12.9) | 136 (13.9) | 0.92 |
| 18 | 160 (16.3) | 172 (17.5) | 1.16 |
| 20 | 197 (20.1) | 212 (21.7) | 1.44 |
| 22 | 239 (24.3) | 257 (26.2) | 1.74 |
| 24 | 284 (29) | 306 (31.2) | 2.07 |
| 26 | 334 (34) | 359 (36.6) | 2.43 |
| 28 | 387 (39.5) | 416 (42.5) | 2.82 |
| 30 | 444 (45.3) | 478 (48.7) | 3.23 |
| 32 | 505 (51.4) | 544 (55.4) | 3.68 |
| 36 | 640 (65.2) | 688 (70.1) | 4.66 |
| 40 | 790 (80.5) | 850 (86.7) | 5.75 |
| 44 | 956 (97.4) | 1030 (105) | 6.96 |
| 48 | 1140 (116.2) | 1220 (124.4) | 8.28 |
| 52 | 1330 (135.6) | 1440 (146.8) | 9.72 |
| 56 | 1550 (158) | 1670 (170) | 11.3 |
| 60 | 1780 (181) | 1910 (195) | 12.9 |
| 6×37 O/O A種 安全荷重表（安全係数：6） | |||||||
|---|---|---|---|---|---|---|---|
| ロープ径 (㎜) |
|
|
|||||
| 垂直吊り | 吊り角α≦30° | 吊り角α≦60° | 吊り角α≦90° | 吊り角α≦30° | 吊り角α≦60° | 吊り角α≦90° | |
| 6 | 0.648 | 0.615 | 0.550 | 0.453 | 0.907 | 0.810 | 0.680 |
| 8 | 1.15 | 1.09 | 0.980 | 0.807 | 1.61 | 1.44 | 1.21 |
| 9 | 1.46 | 1.38 | 1.24 | 1.02 | 2.04 | 1.82 | 1.53 |
| 10 | 1.80 | 1.71 | 1.53 | 1.26 | 2.52 | 2.25 | 1.89 |
| 12 | 2.60 | 2.47 | 2.21 | 1.82 | 3.64 | 3.25 | 2.73 |
| 14 | 3.52 | 3.34 | 2.99 | 2.46 | 4.92 | 4.40 | 3.69 |
| 16 | 4.62 | 4.38 | 3.92 | 3.23 | 6.46 | 5.77 | 4.85 |
| 18 | 5.84 | 5.54 | 4.96 | 4.08 | 8.17 | 7.30 | 6.13 |
| 20 | 7.20 | 6.84 | 6.12 | 5.04 | 10.0 | 9.00 | 7.56 |
| 22 | 8.72 | 8.28 | 7.41 | 6.10 | 12.2 | 10.9 | 9.15 |
| 24 | 10.4 | 9.88 | 8.84 | 7.28 | 14.5 | 13.0 | 10.9 |
| 26 | 12.2 | 11.5 | 10.3 | 8.54 | 17.0 | 15.2 | 12.8 |
| 28 | 14.1 | 13.4 | 12.0 | 9.89 | 19.7 | 17.6 | 14.8 |
| 30 | 16.2 | 15.4 | 13.8 | 11.3 | 22.7 | 20.3 | 17.0 |
| 32 | 18.4 | 17.5 | 15.7 | 12.9 | 25.8 | 23.1 | 19.4 |
| 36 | 23.2 | 22.0 | 19.7 | 16.2 | 32.4 | 29.0 | 24.3 |
| 40 | 28.8 | 27.3 | 24.4 | 20.1 | 40.3 | 36.0 | 30.2 |
| 44 | 35.0 | 33.2 | 29.7 | 24.5 | 49.0 | 43.7 | 36.7 |
| 48 | 41.4 | 39.3 | 35.1 | 28.9 | 57.9 | 51.7 | 43.4 |
| 52 | 48.8 | 46.3 | 41.4 | 34.1 | 68.3 | 61.0 | 51.2 |
| 56 | 56.6 | 53.7 | 48.1 | 39.6 | 79.2 | 70.7 | 59.4 |
| 60 | 64.8 | 61.5 | 55.0 | 45.3 | 90.7 | 81.0 | 68.0 |
※2本4点半掛け吊りの場合の安全荷重：（2本2点吊りの場合の安全荷重）×2
【全日本ロープ加工組合連合会より】
(1)折り曲げによる強度低下
ロープをフック等の円筒形の物に巻き付けると、折り曲げられた部分の強度は、曲げられないまっすぐな部分の強度より低下する。この低下する割合は、折り曲げ部の径とロープの構成により異なる。その代表的なものの実験値を表ー1に示す。
従って、図ー1のようなくくり吊りとかご手吊りの場合は、矢印(⇨)の部分の強度低下を考慮しなければならない。
| D/d ロープの構成 | 1 | 5 | 10 | 20 |
|---|---|---|---|---|
| 6×24 | 50 | 30 | 25 | 10 |
| 6×37 | 45 | 22 | 10 | 5 |
| 6×Fi(25)、Fi(29) | 45 | 25 | 15 | 4 |
(2)鋭利な角で曲げられた場合の強度低下
図ー2のようにロープを鋭利な角に当てると、折り曲げられた部分の強度は、曲げられないまっすぐな部分の強度より低下する。その強度低下率(実験値)を、表ー2に示す。
また、90°の鋭利な角に当て規格破断荷重の1/6で引張ったロープは、角の部分で損傷している。そのため、元に戻して引張試験を行うと破断荷重が約20％低下する。
| 角度α(°) | 120 | 90 | 60 | 45 |
| 強度低下率(%) | 30 | 35 | 40 | 47 |
⚠ 玉掛索使用上の注意(クレーン等安全規則より)
(1)安全係数は6以上とすること。
安全荷重＝
ワイヤロープの破断荷重
安全係数
(2)次の何れかに該当するワイヤロープを玉掛用具として使用しないこと。
(A)1よりの間において、素線(フィラ線を除く)の数の10％以上の素線が破断しているもの。
| ワイヤロープ | 断線数 |
| 6×19 | 12 |
| 6×24 | 15 |
| 6×37 | 23 |
| ワイヤロープ | 断線数 |
| 6×Fi(25) | 12 |
| 6×Fi(29) | 14 |
| 6×WS(31) | 19 |
(B)直径の減少が交称径の7％を超えるもの。
| 交称径 (㎜) | 廃棄径 (㎜) |
| 6 | 5.5 |
| 8 | 7.4 |
| 9 | 8.3 |
| 10 | 9.3 |
| 12 | 11.1 |
| 14 | 13.0 |
| 16 | 14.8 |
| 18 | 16.7 |
| 交称径 (㎜) | 廃棄径 (㎜) |
| 20 | 18.6 |
| 22 | 20.4 |
| 24 | 22.3 |
| 26 | 24.1 |
| 28 | 26.0 |
| 30 | 27.9 |
| 32 | 29.7 |
| 34 | 31.6 |
| 交称径 (㎜) | 廃棄径 (㎜) |
| 36 | 33.4 |
| 38 | 35.3 |
| 40 | 37.2 |
| 42 | 39.0 |
| 44 | 40.9 |
| 46 | 42.7 |
| 48 | 44.6 |
| 50 | 46.5 |
(C)キンクしたもの。
(D)著しい形崩れ(つぶれ、浮きなど)のあるもの。
(E)著しい腐食(赤さび、内部腐食、虫喰いなど)のあるもの。
