JIS規格 6×24
【 販 売 品 】
特徴
ストランド心も繊維心であり、柔軟性が良く取扱い易いので多く使用される。
仕様

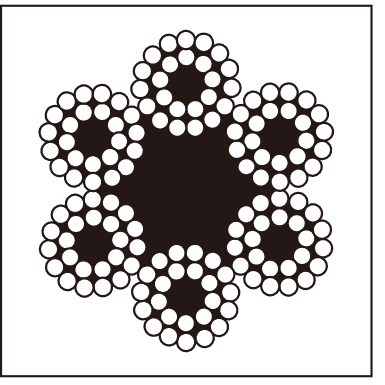

| 構成 | 中心およびストランド中心繊維 6×(9+15) |
| 撚(よ)り方 | 普通 ZまたはS |
| 用途 | 建設工業用、船舶用、水産用、他 |
| 使用例 | 玉掛け、台付け、他 |
| ロープ径 (㎜) |
破断荷重 kN (tf) | 概算 単位重量 (kg/m) |
|
|---|---|---|---|
| めっき G種 |
裸 A種 |
||
| 6 | 16.5 (1.67) | 17.7 (1.81) | 0.12 |
| 8 | 29.3 (2.99) | 31.6 (3.22) | 0.212 |
| 9 | 37.1 (3.78) | 39.9 (4.07) | 0.269 |
| 10 | 45.8 (4.67) | 49.3 (5.03) | 0.332 |
| 12 | 65.9 (6.72) | 71 (7.24) | 0.478 |
| 14 | 89.7 (9.15) | 96.6 (9.85) | 0.651 |
| 16 | 117 (12) | 126 (12.9) | 0.85 |
| 18 | 148 (15.1) | 160 (16.3) | 1.08 |
| 20 | 183 (18.7) | 197 (20.1) | 1.33 |
| 22 | 222 (22.6) | 239 (24.3) | 1.61 |
| 24 | 264 (26.9) | 284 (29) | 1.91 |
| 26 | 309 (31.5) | 333 (33.9) | 2.24 |
| 28 | 359 (36.6) | 387 (39.4) | 2.6 |
| 30 | 412 (42) | 444 (45.2) | 2.99 |
| 32 | 469 (47.8) | 505 (51.4) | 3.4 |
| 36 | 593 (60.4) | 639 (65.1) | 4.3 |
| 40 | 732 (74.7) | 789 (80.4) | 5.31 |

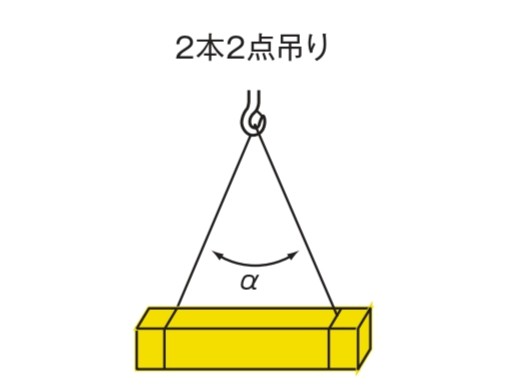

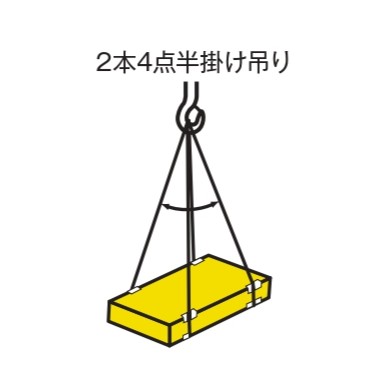

| 6×24 O/O A種 安全荷重表（安全係数：6） | |||||||
|---|---|---|---|---|---|---|---|
| ロープ径 (㎜) |
|
|
|
||||
| 垂直吊り tf |
吊り角α≦30° tf |
吊り角α≦60° tf |
吊り角α≦30° tf |
吊り角α≦60° tf |
吊り角α≦30° tf |
吊り角α≦60° tf |
|
| 6 | 0.60 | 0.57 | 0.51 | 0.84 | 0.75 | 1.14 | 1.02 |
| 8 | 1.07 | 1.02 | 0.912 | 1.50 | 1.34 | 2.04 | 1.82 |
| 9 | 1.35 | 1.28 | 1.15 | 1.89 | 1.69 | 2.57 | 2.30 |
| 10 | 1.67 | 1.59 | 1.42 | 2.34 | 2.09 | 3.18 | 2.84 |
| 12 | 2.40 | 2.28 | 2.04 | 3.36 | 3.00 | 4.56 | 4.08 |
| 14 | 3.28 | 3.11 | 2.78 | 4.59 | 4.10 | 6.23 | 5.57 |
| 16 | 4.28 | 4.06 | 3.63 | 5.99 | 5.35 | 8.13 | 7.27 |
| 18 | 5.42 | 5.14 | 4.60 | 7.58 | 6.77 | 10.2 | 9.21 |
| 20 | 6.68 | 6.34 | 5.67 | 9.35 | 8.35 | 12.6 | 11.3 |
| 22 | 8.12 | 7.71 | 6.90 | 11.3 | 10.1 | 15.4 | 13.8 |
| 24 | 9.64 | 9.15 | 8.19 | 13.4 | 12.0 | 18.3 | 16.3 |
| 26 | 11.3 | 10.7 | 9.60 | 15.8 | 14.1 | 21.4 | 19.2 |
| 28 | 13.1 | 12.4 | 11.1 | 18.3 | 16.4 | 24.9 | 22.3 |
| 30 | 15.0 | 14.3 | 12.8 | 21.1 | 18.8 | 28.6 | 25.6 |
| 32 | 17.1 | 16.3 | 14.5 | 24.0 | 21.4 | 32.6 | 29.1 |
| 36 | 21.6 | 20.5 | 18.3 | 30.2 | 27.0 | 41.0 | 36.7 |
| 40 | 26.8 | 25.4 | 22.7 | 37.5 | 33.5 | 50.9 | 45.5 |

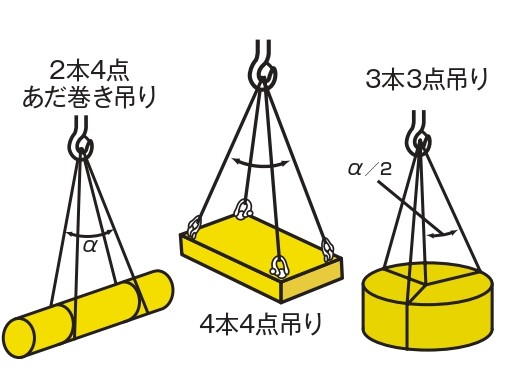

※4本4点吊り及び2本4点あだ巻き吊りは、荷重の均等がし難いため、3本吊りとして制限使用荷重を算出する。
【全日本ロープ加工組合連合会より】
(1)折り曲げによる強度低下

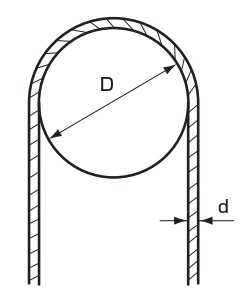

ロープをフック等の円筒形の物に巻き付けると、折り曲げられた部分の強度は、曲げられないまっすぐな部分の強度より低下する。この低下する割合は、折り曲げ部の径とロープの構成により異なる。その代表的なものの実験値を表ー1に示す。
従って、図ー1のようなくくり吊りとかご手吊りの場合は、矢印(⇨)の部分の強度低下を考慮しなければならない。
| D/d ロープの構成 | 1 | 5 | 10 | 20 |
|---|---|---|---|---|
| 6×24 | 50 | 30 | 25 | 10 |
| 6×37 | 45 | 22 | 10 | 5 |
| 6×Fi(25)、Fi(29) | 45 | 25 | 15 | 4 |
(2)鋭利な角で曲げられた場合の強度低下
図ー2のようにロープを鋭利な角に当てると、折り曲げられた部分の強度は、曲げられないまっすぐな部分の強度より低下する。その強度低下率(実験値)を、表ー2に示す。
また、90°の鋭利な角に当て規格破断荷重の1/6で引張ったロープは、角の部分で損傷している。そのため、元に戻して引張試験を行うと破断荷重が約20％低下する。
| 角度α(°) | 120 | 90 | 60 | 45 |
| 強度低下率(%) | 30 | 35 | 40 | 47 |
⚠ 玉掛索使用上の注意(クレーン等安全規則より)
(1)安全係数は6以上とすること。
安全荷重＝
ワイヤロープの破断荷重
安全係数
(2)次の何れかに該当するワイヤロープを玉掛用具として使用しないこと。
(A)1よりの間において、素線(フィラ線を除く)の数の10％以上の素線が破断しているもの。
| ワイヤロープ | 断線数 |
| 6×19 | 12 |
| 6×24 | 15 |
| 6×37 | 23 |
| ワイヤロープ | 断線数 |
| 6×Fi(25) | 12 |
| 6×Fi(29) | 14 |
| 6×WS(31) | 19 |
(B)直径の減少が交称径の7％を超えるもの。
| 交称径 (㎜) | 廃棄径 (㎜) |
| 6 | 5.5 |
| 8 | 7.4 |
| 9 | 8.3 |
| 10 | 9.3 |
| 12 | 11.1 |
| 14 | 13.0 |
| 16 | 14.8 |
| 18 | 16.7 |
| 交称径 (㎜) | 廃棄径 (㎜) |
| 20 | 18.6 |
| 22 | 20.4 |
| 24 | 22.3 |
| 26 | 24.1 |
| 28 | 26.0 |
| 30 | 27.9 |
| 32 | 29.7 |
| 34 | 31.6 |
| 交称径 (㎜) | 廃棄径 (㎜) |
| 36 | 33.4 |
| 38 | 35.3 |
| 40 | 37.2 |
| 42 | 39.0 |
| 44 | 40.9 |
| 46 | 42.7 |
| 48 | 44.6 |
| 50 | 46.5 |
(C)キンクしたもの。
(D)著しい形崩れ(つぶれ、浮きなど)のあるもの。
(E)著しい腐食(赤さび、内部腐食、虫喰いなど)のあるもの。
